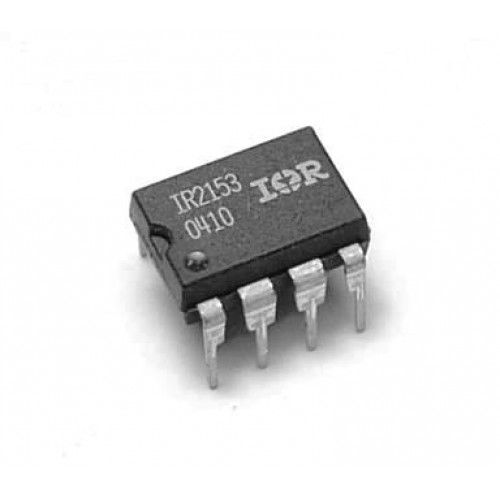

Микросхема имп. IR2153 DIP8
Драйвер полумостовой с автогенератором. Uсм=600В, Uвых=10/20В,
Iвых=0.2A/0.4A
R2153 – улучшенная версия драйвера IR2155 и IR2151, которая содержит драйвер высоковольтного полумоста с генератором аналогичным промышленному таймеру 555 (К1006ВИ1). IR2153 отличается лучшими функциональными возможностями и более прост в использовании по сравнению с предыдущими микросхемами. Функция выключения в данном устройстве совмещена с выводом СТ, при этом выключение обоих каналов происходит при подаче управляющего сигнала низкого уровня.
Кроме того, формирование выходных импульсов связано с моментом пересечения увеличивающегося напряжения на Vcc порога схемы блокировки от понижения напряжения, тем самым была достигнута более высокая стабильность импульсов при запуске.
Стойкость к шумам была значительно улучшена за счет уменьшения скорости изменения тока драйверов (di/dt) а также за счет увеличения гистерезиса схемы блокировки от понижения напряжения (до 1В). Наконец, существенное внимание было уделено повышению стойкости защелок и обеспечению всесторонней защиты от электростатических разрядов на всех выводах.
Интегрированный 600В полумостовой драйвер 15.6В стабилитрон на линии Vcc
Действительная микромощность при старте
Более жесткое начальное управление временем паузы
Низкий температурный коэффициент длительности паузы
Функция выключения (1/6 от Vcc на выводе СТ)
Увеличенный гистерезис блокировки при снижении напряжения (1 В)
Более маломощная схема преобразования уровня
Постоянная ширина импульсов LO,HO при старте
Уменьшено di/dt для лучшей нечувствительности к шумам
Выход драйвера нижнего уровня в фазе с RT
Внутренний 50нс диод запуска (IR2153D)
Увеличенная стойкость к защелкиванию на всех входах и выходах
Защита от электростатических разрядов на всех выводах
Напряжение смещения VOFFSET не более 600В
Скважность 2 (меандр)
Tr/Tp 80/40нс
Vclamp 15.6В
Пауза 1.2 мкс
Технические характеристики IR2153
Корпус 8-DIP
Корпус (размер) 8-DIP (0.300', 7.62mm)
Тип монтажа Выводной
Рабочая температура -40°C ~ 125°C
Напряжение питания 10 V ~ 15.6 V
Высокое Побочное Напряжение - Максимальная (Начальная загрузка) 600V
Число выходов 2
Число конфигураций 1
Ток пиковое значение 200mA
R2153 – улучшенная версия драйвера IR2155 и IR2151, которая содержит драйвер высоковольтного полумоста с генератором аналогичным промышленному таймеру 555 (К1006ВИ1). IR2153 отличается лучшими функциональными возможностями и более прост в использовании по сравнению с предыдущими микросхемами. Функция выключения в данном устройстве совмещена с выводом СТ, при этом выключение обоих каналов происходит при подаче управляющего сигнала низкого уровня.
Кроме того, формирование выходных импульсов связано с моментом пересечения увеличивающегося напряжения на Vcc порога схемы блокировки от понижения напряжения, тем самым была достигнута более высокая стабильность импульсов при запуске.
Стойкость к шумам была значительно улучшена за счет уменьшения скорости изменения тока драйверов (di/dt) а также за счет увеличения гистерезиса схемы блокировки от понижения напряжения (до 1В). Наконец, существенное внимание было уделено повышению стойкости защелок и обеспечению всесторонней защиты от электростатических разрядов на всех выводах.
Интегрированный 600В полумостовой драйвер 15.6В стабилитрон на линии Vcc
Действительная микромощность при старте
Более жесткое начальное управление временем паузы
Низкий температурный коэффициент длительности паузы
Функция выключения (1/6 от Vcc на выводе СТ)
Увеличенный гистерезис блокировки при снижении напряжения (1 В)
Более маломощная схема преобразования уровня
Постоянная ширина импульсов LO,HO при старте
Уменьшено di/dt для лучшей нечувствительности к шумам
Выход драйвера нижнего уровня в фазе с RT
Внутренний 50нс диод запуска (IR2153D)
Увеличенная стойкость к защелкиванию на всех входах и выходах
Защита от электростатических разрядов на всех выводах
Напряжение смещения VOFFSET не более 600В
Скважность 2 (меандр)
Tr/Tp 80/40нс
Vclamp 15.6В
Пауза 1.2 мкс
Технические характеристики IR2153
Корпус 8-DIP
Корпус (размер) 8-DIP (0.300', 7.62mm)
Тип монтажа Выводной
Рабочая температура -40°C ~ 125°C
Напряжение питания 10 V ~ 15.6 V
Высокое Побочное Напряжение - Максимальная (Начальная загрузка) 600V
Число выходов 2
Число конфигураций 1
Ток пиковое значение 200mA
