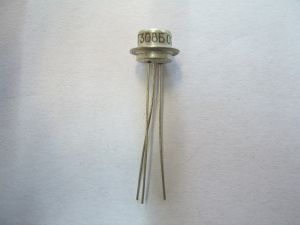

Транзистор отеч. 1Т308Б

Транзисторы 1Т308Б германиевые диффузионно-сплавные структуры p-n-p универсальные. Предназначены для применения в автогенераторах, усилителях мощности, импульсных устройствах. Выпускаются в металлостеклянном корпусе с гибкими выводами. Тип прибора указывается на корпусе. Масса транзистора не более 2,2 г.
Основные технические характеристики транзистора 1Т308Б:
• Структура: p-n-p
• Рк max - Постоянная рассеиваемая мощность коллектора: 150 мВт;
• fгр - Предельная частота коэффициента передачи тока транзистора для схем с общим эмиттером и общей базой: не менее 120 МГц;
• uкбо - Пробивное напряжение коллектор-база при заданном обратном токе коллектора и разомкнутой цепи эмиттера: 20 В;
• uэбо - Пробивное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора: 3 В;
• iк max - Максимально допустимый постоянный ток коллектора: 50 мА;
• iкбо - Обратный ток коллектора - ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера: не более 2 мкА;
• h21Э - Статический коэффициент передачи тока для схемы с общим эмиттером в режиме большого сигнала: 50...120 (1В; 10мА);
• Ск - Емкость коллекторного перехода: не более 8 (5В);
• rкэ нас - Сопротивление насыщения между коллектором и эмиттером: не более 24 Ом;
• Кш - Коэффициент шума транзистора: не нормируется;
• tк - Постоянная времени цепи обратной связи на высокой частоте: не более 400 пс
